تفكيك المواد الاستهلاكية المستخدمة
1. قم بفك الغطاء الواقي (xx.07) يدويًا مع غطاء الغاز الدوامي (xx.06).
(اضغط على غطاء الغاز الدوامي من الغطاء الواقي.)
2. قم بفك غطاء الفوهة (xx.05) بمساعدة أداة الشعلة - PerCut 440-450* (60.02).
3. أخرج الفوهة (xx.04) مع دليل الغاز (xx.03) بمساعدة أ
أداة الشعلة - PerCut 440-450* (60.02).
4. اسحب موجه الغاز (xx.03) من الفوهة (xx.04) بمساعدة مفتاح الربط المحدد (60.03).
5. قم بفك الكاثود (xx.02) بمساعدة أداة الشعلة - PerCut 440-450* (60.02).
6. قم بإزالة أنبوب التبريد (xx.01) باستخدام مفتاح الربط (60.01) عند تغيير التكنولوجيا أو
تغيير مجموعة البيانات وفقا لبيانات القطع.
تركيب المواد الاستهلاكية الجديدة
1.اربط أنبوب التبريد (xx.01) بمساعدة مفتاح الربط (60.01).
2. قم بربط الكاثود بإحكام (xx.02) بمساعدة أداة الشعلة - PerCut 440-450* (60.02).
3.أدخل دليل الغاز (xx.03)
4. أدخل الفوهة (xx.04) في رأس الشعلة (انظر الصورة في الصفحة التالية).أدر الفوهة بحيث
يتم وضع الأخدود العريض للفوهة أعلى الفتحة البيضاوية في رأس الشعلة مباشرةً.ثم أدخل
فوهة حتى تتوقف.الآن تم قفل الفوهة ولا يمكن تشغيلها بعد الآن.
5. ضع غطاء الفوهة (xx.05) بمساعدة أداة الشعلة - PerCut 440-450* (60.02) واربطه بإحكام باليد
6.ضع فوهة الغاز الدوارة (xx.06) واربطها يدويًا باستخدام الغطاء الواقي (xx.07).
تحتاج الحلقات الدائرية إلى الاستبدال فقط في حالة التشوه أو التلف.

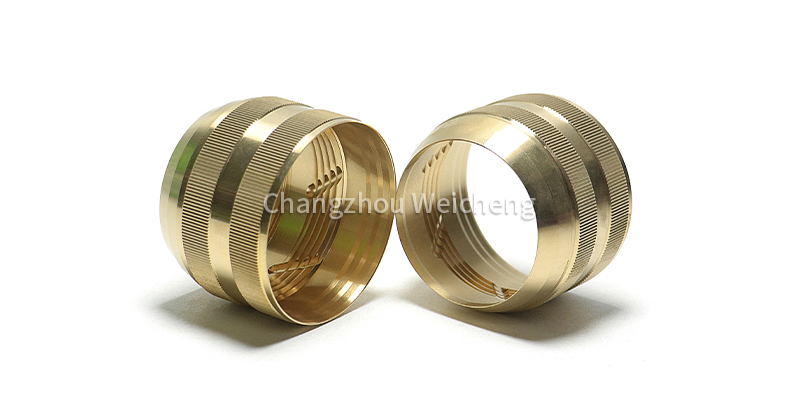

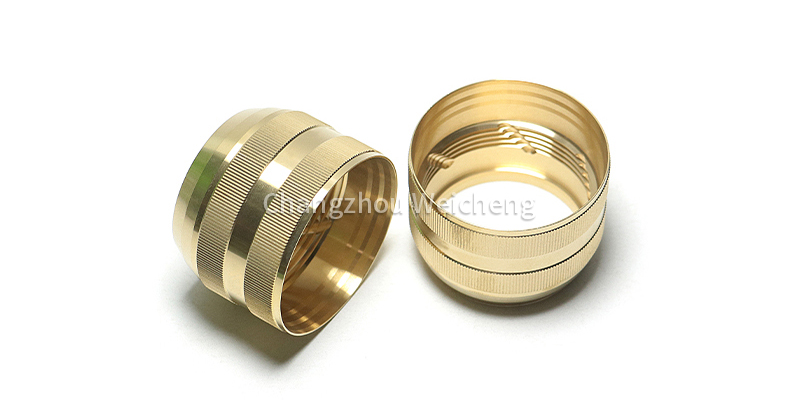

غطاء حماية F521 مستهلك لقطع البلازما.11.855.421.081 لشعلة كيلبيرج
