اتصالات الشعلة قم بتوصيل الشعلة بمجموعة قيادة الشعلة
1. قم بفك أول مترين (6.5 قدم) من الأسلاك على سطح مستو.
2. أمسك مجموعة الشعلة في مكانها باستخدام مفتاح الربط (104269) وقم بإزالة جلبة التثبيت من مجموعة الشعلة.
3. ادفع الغطاء المضفر للخلف ثم قم بتحريك الكم فوق الأسلاك.قم بمحاذاة الشعلة مع الخراطيم الموجودة في مجموعة الرصاص.يجب ألا تكون الخراطيم ملتوية.يتم لصقها معًا للمساعدة في منع الالتواء.

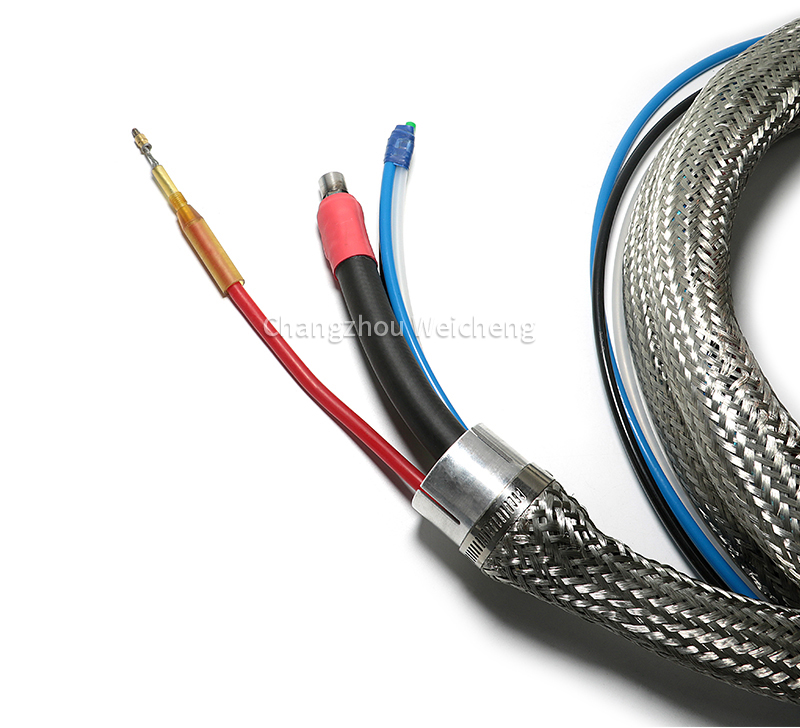

4. قم بتوصيل خرطوم التبريد (الأخضر) بالشعلة.
5. قم بتوصيل سلك القوس التجريبي.ملاحظة: احرص على عدم إتلاف أو إزالة الشريط المعدني الصغير المشقوق الموجود في نهاية كابل القوس الدليلي.
5 أ.اسحب الكم للخلف حتى ينكشف الموصل.
5ب.قم بربط الموصل على وصلة القوس التجريبي من الشعلة.تشديد باليد حتى يجلس بثبات.
5 ج.قم بتحريك الكم للأمام حتى يستقر في مكانه.
6. قم بتوصيل خرطوم تنفيس غاز البلازما.
7. قم بتوصيل خرطوم إرجاع سائل التبريد (أحمر).
8. قم بتوصيل خرطوم غاز البلازما.
9. قم بتوصيل خرطوم الغاز الواقي.
10. قم بتحريك غلاف الشعلة فوق الوصلات ثم قم بربطها على جسم الشعلة.
11. قم بتحريك الغطاء المضفر إلى غلاف الشعلة.تأكد من توجيه خراطيم البلازما والدرع والتهوية عبر الفتحة الموجودة في الغطاء المضفر.قم بفك مشبك الخرطوم الموجود على الغطاء المضفر، ثم قم بتحريك الغطاء المضفر والمشبك فوق الكم وشد المشبك

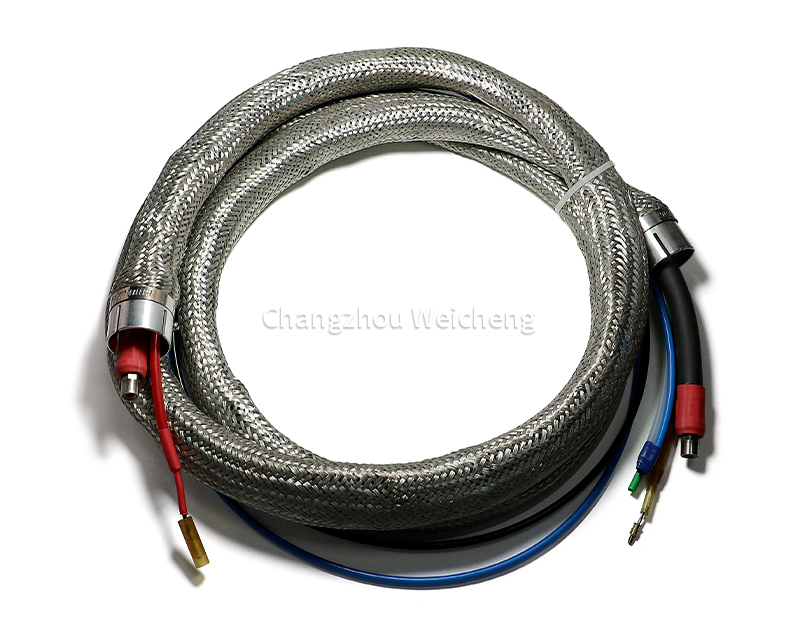

رقم القطعة |
طول الرصاص | 6' غاز | 8' غاز |
2 م (6 بوصات) | 228291 | 228410 |
3 م (10 بوصات)
4.5 م (15 بوصة)
6 م (20 بوصة)
7.5 م (25 بوصة)
10 م (35 بوصة)
15 م (50 بوصة)
20 م (65 بوصة) | 228292
228293
228294
228295
228296
228297
228547 | 228411
228412
228413
228414
228415
228416
228516 |
يؤدي كابل شعلة قطع البلازما إلى 228292 لـ HPR 130 260 400
