HPR130 240 400 قطب البلازما الشعلة 220181 220187 الفوهة 220182 220188 الدرع 220183 220189

وصف النظام

تم تصميم أنظمة البلازما HyPerformance العامة لقطع نطاق واسع من سماكات الفولاذ الطري والفولاذ المقاوم للصدأ والألومنيوم.

مزود الطاقة

مصدر الطاقة هو مصدر تيار ثابت بقدرة 260 أمبير و150 فولت تيار مستمر.يحتوي على الدوائر اللازمة لإشعال الشعلة، ومبادل حراري ومضخة لتبريد الشعلة.يحتوي مصدر الطاقة على واجهة تسلسلية لتوفير الاتصال مع وحدة التحكم CNC.

وحدة الإشعال

تستخدم وحدة الإشعال مجموعة فجوة الشرارة.تقوم وحدة الإشعال بتحويل جهد التحكم 120 فولت تيار متردد من مصدر الطاقة إلى نبضات عالية التردد وعالية الجهد (9-10 كيلو فولت) لكسر فجوة فوهة قطب الشعلة.تقترن إشارة الجهد العالي والتردد العالي بسلك الكاثود ورصاص القوس التجريبي.

وحدة التحكم في الاختيار

تدير وحدة الاختيار اختيار وخلط غازات البلازما.أنه يحتوي على صمامات المحرك، وصمامات الملف اللولبي ومحولات الضغط.يحتوي أيضًا على لوحة تحكم للكمبيوتر الشخصي ولوحة ترحيل التيار المتردد ولوحة توزيع الطاقة.تحتوي وحدة التحكم في الاختيار على مصباح LED يضيء عند إمداد النظام بالطاقة.

وحدة القياس

يمكن وضع وحدة القياس على مسافة تصل إلى 1.8 متر (6 أقدام) من الشعلة وتتحكم في معدل تدفق الغازات إلى الشعلة في الوقت الفعلي.كما أنه يتحكم في جزء الغاز من عملية LongLife®.تحتوي وحدة القياس على صمامات تحكم متناسبة ولوحة تحكم للكمبيوتر الشخصي ولوحة توزيع الطاقة.

شعلة

تبلغ سعة القطع الخالية تقريبًا من الخبث للشعلة 32 مم (1.25 بوصة) لقطع HyDefinition.تبلغ سعة الثقب الإنتاجي 32 مم (1.25 بوصة) للفولاذ الطري والفولاذ المقاوم للصدأ و25 مم (1 بوصة) للألمنيوم.الحد الأقصى لقدرة القطع (بداية الحافة) هو 64 مم (2.5 بوصة) للفولاذ الطري والفولاذ المقاوم للصدأ و50 مم (2 بوصة) للألمنيوم.

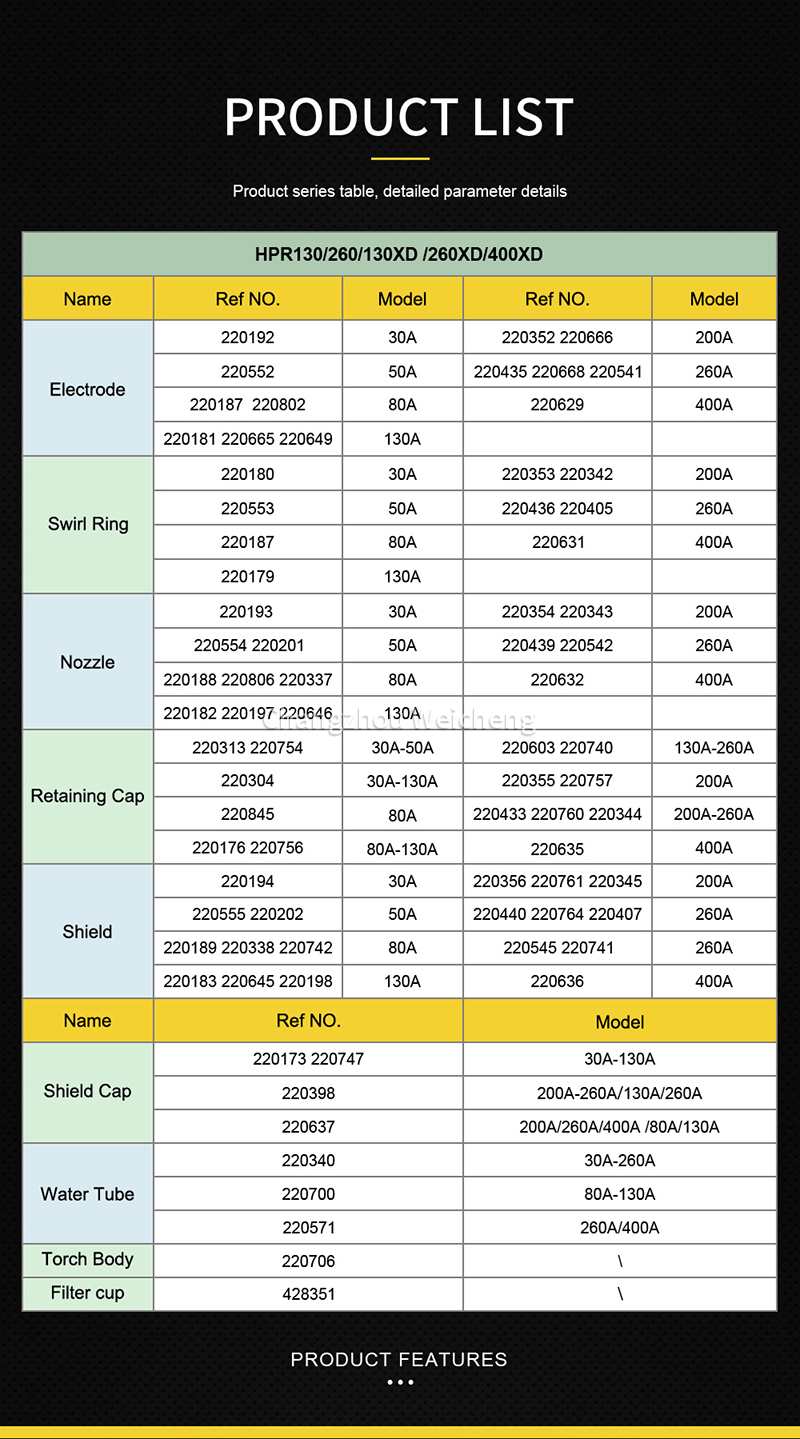

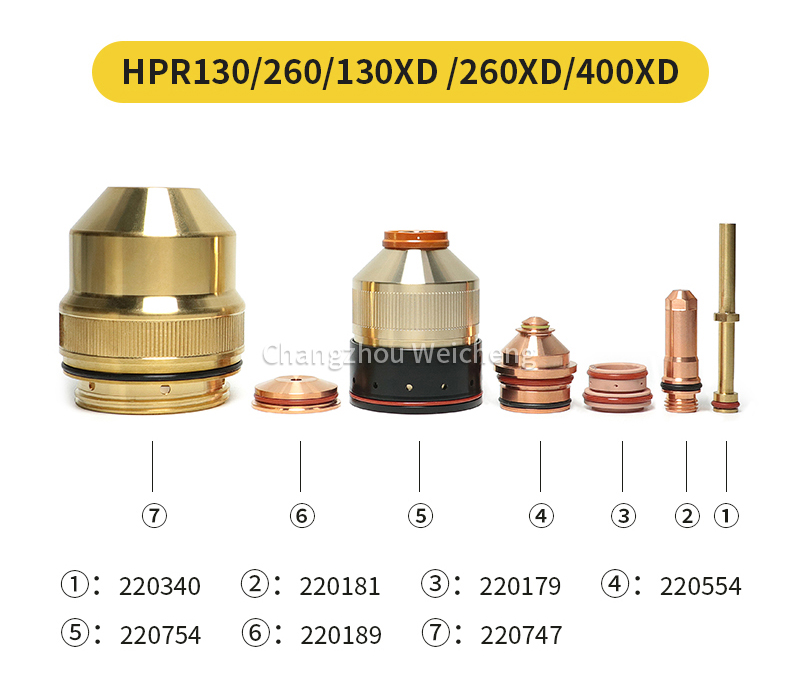

انبوبة ماء 220340

انبوبة ماء 220571

القطب 220192

القطب 220552

القطب 220187

القطب 220181

القطب 220352

القطب 220235

القطب 220435

القطب 220629

دوامة الدائري 220180

دوامة الدائري 220553

دوامة الدائري 220179

دوامة الدائري 220353

دوامة الدائري 220436

دوامة الدائري 220631

فوهة 220193

فوهة 220554

فوهة 220188

فوهة 220182

فوهة 220354

فوهة 220439

فوهة 220632

الاحتفاظ بالغطاء 220754

الاحتفاظ بالغطاء 220756

الاحتفاظ بالغطاء 220757

الاحتفاظ بالغطاء 220760

الاحتفاظ بالغطاء 220635

درع 220194

درع 220555

درع 220189

درع 220183

درع 220761

درع 220764

درع 220636

الاحتفاظ بالغطاء 220747

الاحتفاظ بالغطاء 220637

جسم الشعلة 420087

جسم الشعلة 220961
